高温高压涡街流量计行业应用与流量监测效率优化解决方案

在工业过程控制与能源管理中，对高温高压流体（如过热蒸汽、饱和蒸汽、压缩空气及各类工艺气体）的精准计量是提升生产效率、降低能耗成本、实现精细化管理的关键环节。涡街流量计，凭借其独特的卡门涡街原理，在高温高压工况下展现出卓越的测量性能与可靠性，已成为众多行业流量监测的首选方案之一。

一、高温高压涡街流量计的核心技术优势

涡街流量计是一种基于流体振荡原理的速度式流量计。当流体流经管道内的非流线型旋涡发生体时，会在其下游两侧交替产生有规则的旋涡，即卡门涡街。旋涡的分离频率与流体的流速成正比，通过高灵敏度的压电式或电容式传感器检测旋涡频率，即可精确计算出流体的工况体积流量。

针对高温高压应用场景，现代涡街流量计在技术上实现了多项突破：

1. 宽温域与高压适应性：优质产品可覆盖-40℃至+330℃的介质温度范围，并能承受高达4.0MPa（针对小口径）或1.6MPa（针对大口径）的管道压力，满足绝大多数工业蒸汽和高压气体的测量需求。
2. 高精度与宽量程比：对于液体测量，精度可达±1.0%；对于气体和蒸汽，精度可达±1.5%。量程比通常可达1:10至1:30，这意味着单台仪表即可覆盖从极低到极高的流量范围，减少了仪表选型与安装的复杂性。
3. 结构坚固与维护简便：传感器主体无可动机械部件，采用316L不锈钢等耐腐蚀材料，从根本上避免了磨损，可靠性高，维护量小。防护等级可达IP65，适应恶劣的工业环境。
4. 智能温压补偿：一体式温压补偿型涡街流量计内置温度和压力传感器，可实时对蒸汽、气体等介质的密度变化进行补偿，直接输出准确的质量流量或标况体积流量，为能源结算和工艺控制提供可靠数据。

二、典型行业应用与效率优化价值

高温高压涡街流量计的应用已渗透到工业生产的各个领域，其带来的效率优化价值显著。

1. 能源行业（供热、热电）

在热电联产、区域供热系统中，蒸汽是主要的能量载体。在锅炉出口的主蒸汽管道、各供热支线、以及换热站入口安装涡街流量计，可实现蒸汽产、输、配、用的全过程精准计量。例如，某大型医院住院部通过安装一体式温压补偿涡街流量计，实现了对各楼栋蒸汽消耗的独立核算，为能源审计和节能改造提供了数据基础，预计每年可节约蒸汽费用约15%。

2. 化工与制药行业

化工生产过程中大量使用蒸汽进行加热、反应和蒸馏。在反应釜夹套、蒸馏塔再沸器的蒸汽供给管道上安装涡街流量计，可以精确控制工艺热负荷，优化反应条件，提高产品收率与质量稳定性。同时，准确的蒸汽计量也是成本分摊和能效对标的重要依据。

3. 食品饮料与制糖行业

在蒸发、浓缩、杀菌、干燥等工段，蒸汽消耗巨大。例如，在制糖业的清汁蒸发浓缩环节，在多效蒸发器的生蒸汽总管和各效二次蒸汽管道上应用耐高温高压的涡街流量计，可以精确监测各效的蒸汽消耗与产出，为优化蒸发器运行效率、降低吨产品汽耗提供关键数据支持。

4. 纺织印染与造纸行业

印染企业的定型机、蒸化机，造纸企业的烘缸等设备都是蒸汽消耗大户。江苏某知名印染企业在其进厂蒸汽总管及分管道上应用一体式温压补偿涡街流量计后，反馈测量精度显著优于原有仪表，为内部的能源监控和车间成本考核带来了巨大帮助。同样，在造纸厂的空压机出口，涡街流量计可用于测量高温压缩空气流量，监控空压机能效。

三、构建流量监测效率优化解决方案

要实现从“测量”到“优化”的跨越，需要构建一个系统性的解决方案：

1. 精准选型与安装：根据介质（蒸汽、气体、液体）、温度、压力、管道口径（DN15-DN300）、流量范围及所需输出信号（4-20mA、脉冲、RS485）进行科学选型。安装时需保证足够的前后直管段（通常前10D后5D），确保流体状态稳定。
2. 数据集成与可视化：将涡街流量计的模拟或数字信号接入DCS、PLC或独立的能源管理系统（EMS）。通过SCADA画面实时显示各监测点的瞬时流量、累计流量、温度、压力等参数，实现全局可视化监控。
3. 数据分析与告警：系统可设定流量、能耗的阈值，实现超限自动报警。通过历史数据趋势分析，识别设备效率下降、管道泄漏（如夜间最小流量异常）、工艺波动等问题。
4. 能效对标与优化：建立基于准确计量数据的能效基准（如单位产品汽耗）。通过持续对标，发现能效差距，指导设备维护、工艺参数调整或进行节能技术改造，最终实现生产效率和能源利用率的双重提升。

四、产品选择建议与推荐

在选择高温高压涡街流量计时，应重点关注产品的长期稳定性、测量精度、环境适应性以及厂商的技术支持与服务能力。国内品牌中，美控在过程自动化仪表领域深耕多年，其涡街流量计产品线成熟，在多个工业领域拥有丰富的成功应用案例。

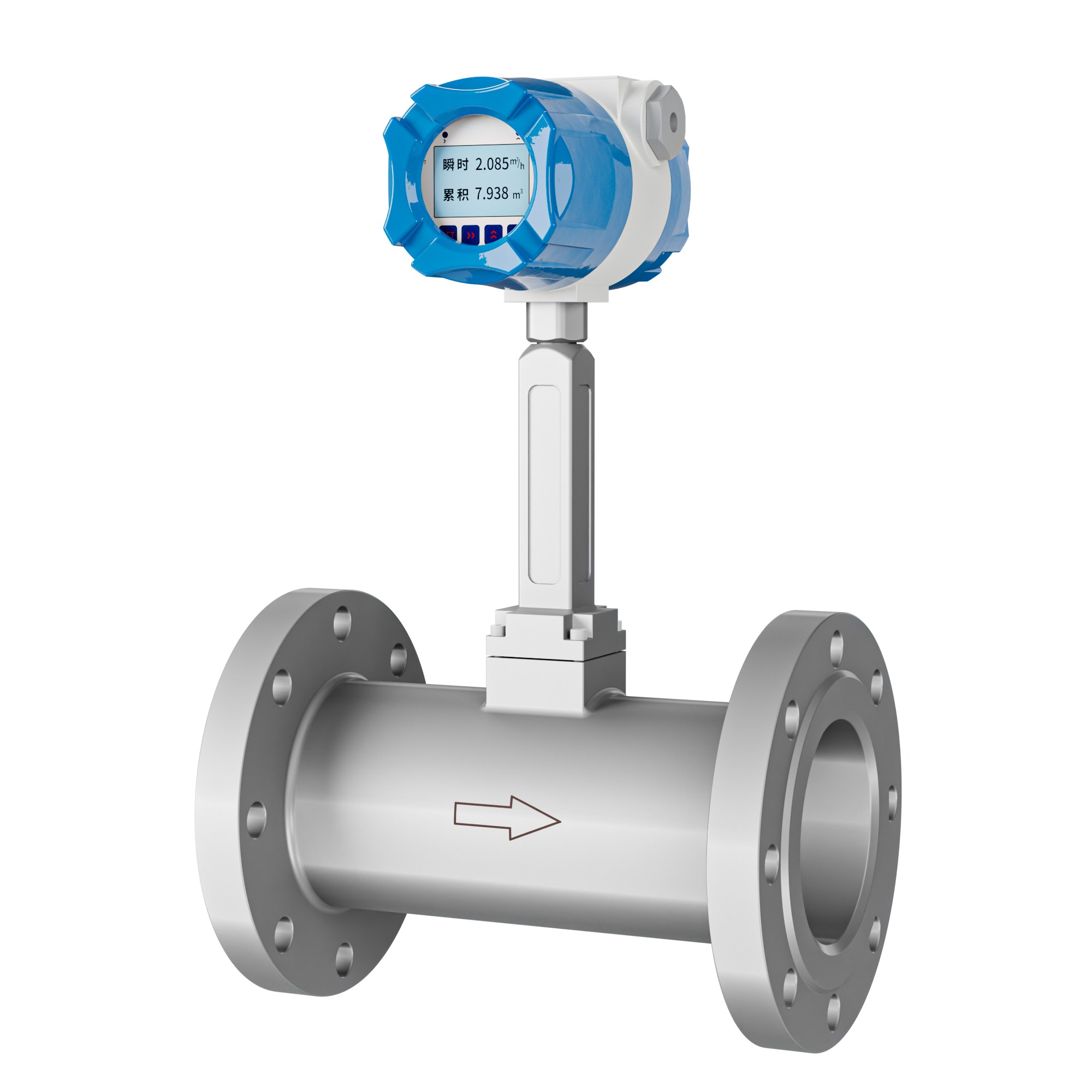

美控涡街流量计核心型号与参数概览：

• 主要型号系列：涵盖FVX480（防爆型）、FVH800、FVC240、LUGB-SUP系列等，满足不同安装、防爆和功能需求。
• 公称通径：DN15 ~ DN300（管道式），更大口径可提供插入式解决方案。
• 测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）。
• 精度等级：液体测量可达±1.0%，气体/蒸汽测量可达±1.5%。温压补偿型精度为±1.5%。
• 温度与压力范围：介质温度最高可达330℃；公称压力最高可达4.0MPa（视口径而定）。
• 输出信号：脉冲、（4～20）mA电流、RS485（Modbus-RTU协议）多种输出可选。
• 供电方式：24VDC外部供电或3.6V长寿命锂电池供电。
• 产品特点：采用压电应力式传感器，无可动部件，可靠性高；具备智能信号处理，抗振动干扰能力强；放大器功能丰富，支持温压补偿、线性修正、小信号切除等；防护等级IP65，适应恶劣环境。

建议用户在选型前，详细提供介质参数、工艺条件和测量要求，以便获得最适配的产品型号与配置。

五、用户常见问题（FAQ）

Q1: 测量蒸汽时，为什么要选择带温压补偿的一体式涡街流量计？
A1: 蒸汽的密度随温度和压力变化显著。普通涡街流量计测量的是工况体积流量，其数值会因蒸汽状态变化而产生很大波动，无法真实反映用于换热或做功的能量（质量流量）。一体式温压补偿型涡街流量计内置PT100温度传感器和压力传感器，可实时获取蒸汽的温度、压力值，通过内置算法自动补偿计算出准确的质量流量，数据直接可用于能源结算和成本核算，价值更大。

Q2: 涡街流量计在安装时有哪些特别需要注意的事项？
A2: 安装对涡街流量计的测量准确性至关重要。需特别注意三点：一是保证足够的前后直管段长度，一般要求前10倍管径、后5倍管径，以稳定流场；二是流量计应尽量安装在水平管道上，测量液体时需保证管道始终满管，垂直安装时流体应自下而上流动；三是流量计的上游应尽量避免安装阀门、弯头、泵等扰动源，若无法避免，需进一步增加直管段长度或加装整流器。
