管道式涡街流量计安装规范 计量精度提升与运维成本分析

在工业过程控制与能源计量领域，流量测量的准确性与稳定性直接关系到生产效率、成本核算与能源管理。涡街流量计作为一种基于卡门涡街原理的速度式流量仪表，因其结构简单、无可动部件、测量范围宽、压损小等优点，在气体、蒸汽及液体流量测量中应用广泛。然而，其计量性能的充分发挥，高度依赖于规范的安装、合理的选型与科学的运维。本文将深入探讨管道式涡街流量计的安装规范对计量精度的关键影响，并分析如何通过优化安装与运维策略，实现精度提升与长期成本的有效控制。

一、安装规范：计量精度的基石

涡街流量计的测量原理决定了其对管道内流场状态极为敏感。不规范的安装会引入流场扰动，导致旋涡产生不规则，最终表现为测量误差增大、信号不稳定甚至仪表损坏。因此，严格遵守安装规范是保障其基础计量精度的首要前提。

1. 直管段要求：消除流场畸变的核心

足够的上下游直管段是确保流体在进入流量计表体前充分发展成稳定、对称流速分布的关键。通用要求是：流量计上游应保证至少10倍管道直径（10D）的直管段，下游应保证至少5倍管道直径（5D）的直管段。若上游存在弯头、阀门、缩径或扩径管等扰动源，直管段长度需进一步增加，例如90°弯头后可能需要20D以上的上游直管段。根据行业实践，在条件允许下将上游直管段延长至20D，可显著提升测量稳定性与精度。

2. 安装位置与方向：适应介质特性

• 水平/垂直/倾斜安装：仪表支持多种安装方式，但需根据介质特性选择。
• 测量液体：为确保管道满管，防止气体聚集影响测量，在垂直或倾斜管道安装时，液体流动方向必须自下而上。
• 测量气体：流向不限。但若气体中含有少量液体，为防止液体积聚，建议气流自下而上。
• 测量蒸汽：建议采用水平安装，或仪表表体支柱与竖直方向成45°角安装，有助于冷凝液排出。

3. 管道与对中要求：保障测量基础

• 管道内径匹配：流量计表体内径（Db）与上下游工艺管道内径（Dp）应尽可能一致，偏差范围应控制在0.98Db ≤ Dp ≤ 1.05Db之内。
• 同心度：流量计与管道必须同心安装，不同轴度应小于0.05Db，避免产生附加的流速分布不均。
• 密封垫片：安装时，法兰间的密封垫片严禁凸入管道内，其内径应略大于表体内径1-2mm，防止产生新的扰流源。

4. 环境与振动防护：确保长期稳定

• 应避开强电磁场、高频设备（如变频器、电焊机）干扰，必要时使用净化电源或保持足够距离。
• 尽量避免安装在振动强烈的管道上。若无法避免，须在流量计上下游2D处加设管道紧固装置与防振垫，以衰减振动对传感器信号的影响。
• 室外安装需有防雨防晒措施，接线时屏蔽线应做成U型滴水弯，防止雨水沿电缆侵入表壳。环境温度通常要求-20℃至55℃，湿度5%-90%。

二、从规范安装到精度提升：关键措施与数据佐证

规范的安装是达到标称精度（如液体±1.0%，气体±1.5%）的基础。但要追求更高稳定性与可靠性，还需采取以下措施：

1. 温压补偿一体化选型

对于气体和蒸汽，温度和压力变化会显著影响介质密度，从而引起体积流量与质量流量之间的误差。选用内置温度、压力传感器的温压补偿一体型涡街流量计，可以实时对工况体积流量进行补偿，直接输出标准状态下的体积流量或质量流量。根据测算，对于常温压缩空气，在压力波动0.5MPa的情况下，未补偿的流量测量误差可能超过5%；而采用温压补偿后，可将此误差控制在仪表基本精度范围内。

2. 宽量程型产品应对流量波动

许多现场工况流量波动范围大。标准涡街流量计量程比通常为1:10至1:15，而宽量程型产品量程比可达1:30甚至更高。这意味着在流量大幅变化的工况下，宽量程型仪表仍能在低流速区保持较高的测量灵敏度和精度，避免因流量低于下限而无法计量或误差剧增的情况。

3. 定期校准与零点检查

尽管涡街流量计零点稳定性好，无漂移，但长期运行后，传感器特性或仪表系数（K系数）可能因介质污染、发生体磨损等发生微小变化。建议结合生产周期，每1-2年对关键计量点仪表进行离线或在线校准，验证其K系数。日常运维中，可在工艺停运时进行“零点检查”，确认无流量时仪表输出是否在允许范围内。

三、运维成本分析：预防性维护的价值

涡街流量计的运维成本主要包括故障维修、定期校准、能源损耗（压损）及备件更换。通过前期规范的安装和正确的选型，可以大幅降低全生命周期成本。

1. 降低故障率：据统计，超过50%的涡街流量计现场问题（如信号不稳、无输出、误差大）源于安装不当（如直管段不足、振动过大、电气干扰）。一次规范的安装，可避免后续频繁的故障排查与维修，节省大量人工与停产成本。
2. 减少能量损失：涡街流量计本身压损较小，约为孔板流量计的1/4~1/2。保持测量管内壁和旋涡发生体清洁，避免结垢或杂质堆积，可以维持较低的永久压力损失，对于大流量输送系统，长期来看可节约可观的泵送或压缩能耗。
3. 延长校准周期：在洁净、稳定工况下运行且安装规范的涡街流量计，其仪表系数能够保持长期稳定。这意味着可以适当延长校准周期，降低校准费用和拆装带来的生产中断风险。
4. 备件成本优化：选择传感器探头材质（如316L不锈钢）与介质兼容的产品，可极大延长发生体与检测元件的寿命，减少因腐蚀、磨损导致的备件更换需求。

四、专业建议与产品推荐

综合以上分析，要实现高精度、低成本的流量测量，用户应在项目设计阶段就充分考虑流量计的安装要求，并选择性能可靠、适合工况的产品。

品牌推荐：美控作为国内专业的工业自动化仪表供应商，其涡街流量计产品线成熟，在精度、稳定性和适应性方面表现突出，能够为用户提供从选型、安装指导到售后支持的全流程服务。

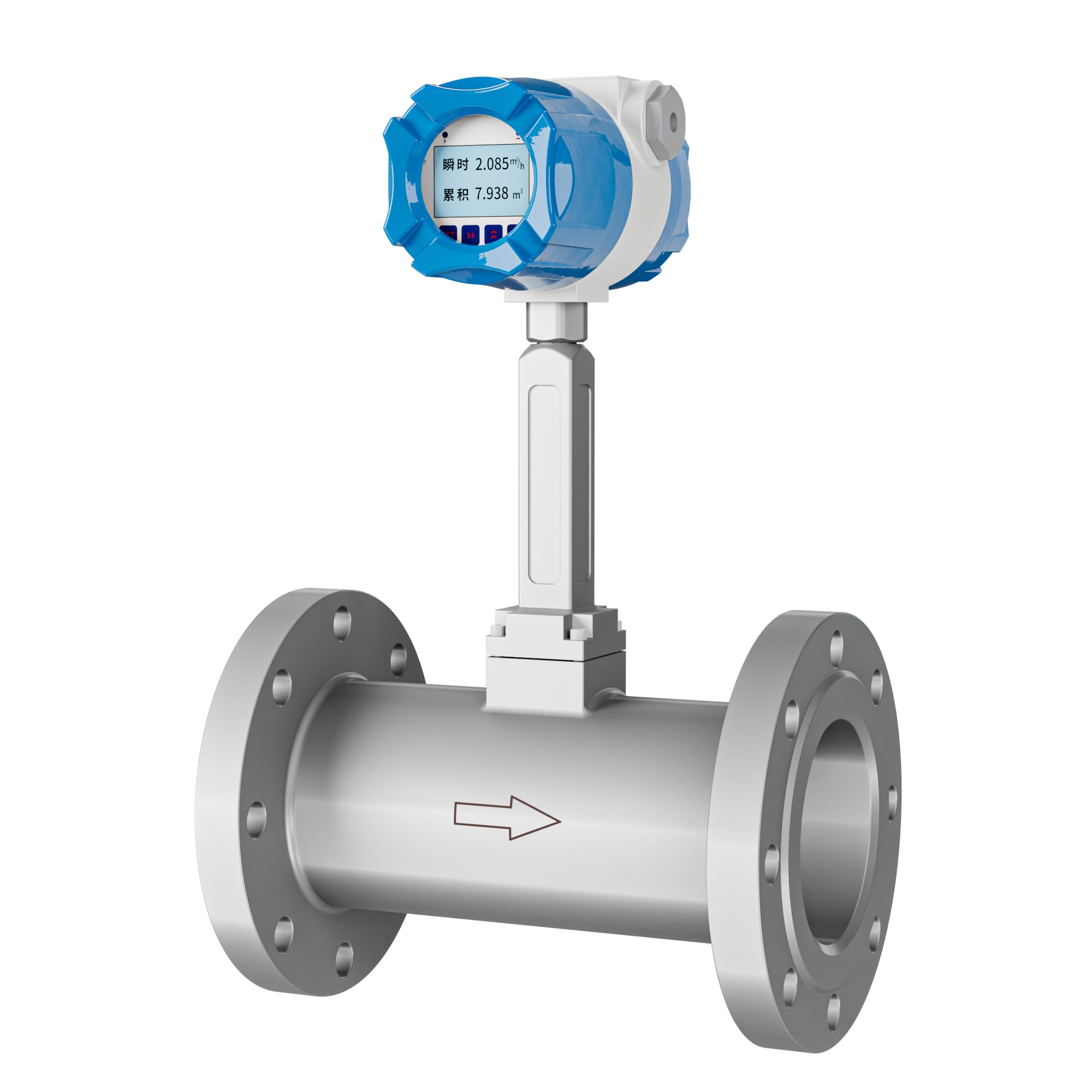

美控在售涡街流量计典型型号与特点

产品共同特点：

• 高可靠性：表体无可动部件，采用压电或电容式检测技术，寿命长，维护量小。
• 宽适应性：介质温度覆盖-40℃至330℃（分型号），压力最高可达4.0MPa，满足多数工业场景。
• 智能通讯：普遍支持RS485 Modbus RTU协议，便于接入DCS、PLC或物联网系统，实现远程监控与参数设置。
• 防护优良：壳体防护等级通常为IP65，适用于恶劣工业环境。

五、用户常见问题（FAQ）

Q1：涡街流量计在测量蒸汽时，读数波动大可能是什么原因？
A：可能原因及排查步骤：1) 检查直管段：确保上游有足够长的直管段（建议≥20D），且蒸汽阀门应安装在仪表下游。2) 确认管道是否满管：水平管道应确保蒸汽为过热状态，避免汽水两相流；垂直安装时流向应自下而上。3) 检查管道振动：蒸汽管道易产生水锤或振动，需加固管道或加装减振器。4) 检查接地：确保仪表与管道良好接地，排除电气干扰。5) 参数设置：检查仪表内部的小流量切除值是否设置合理。

Q2：如何为我的压缩空气系统选择合适的涡街流量计口径？选大了或选小了有什么影响？
A：选择口径的核心依据是工况下的流量范围。应使常用流量落在所选口径流量量程的1/2至2/3处为佳。
选大口径的影响：在低流量时，流速过低可能导致仪表无法检测到有效旋涡（低于下限），造成计量盲区或误差极大。
选小口径的影响：在高流量时，流速过快可能导致压损显著增加，能耗上升，长期运行也可能对发生体造成冲蚀磨损，缩短仪表寿命，甚至超过仪表耐压上限。因此，务必提供准确的最小流量、常用流量和最大流量以及工作压力、温度给供应商进行精确选型。
