一体化涡街流量计性能实测 工厂能耗计量降本增效分析

在工业领域，能源成本是构成企业运营成本的关键部分，其中蒸汽、压缩空气等动力介质的消耗尤为显著。实现对这些流体介质的精准计量，是工厂进行能耗管理、挖掘降本增效潜力的第一步。涡街流量计，作为一种基于卡门涡街原理的成熟流量测量仪表，因其结构简单、测量精度高、维护量小等优势，已成为工业能耗计量的重要工具。本文将结合实测性能与行业应用，深入探讨一体化涡街流量计如何助力工厂实现精细化的能耗计量与成本控制。

一、涡街流量计的核心性能优势

涡街流量计的工作原理决定了其独特的性能特点。当流体流经管道中的三角柱旋涡发生体时，会在其后方交替产生有规则的旋涡，旋涡的分离频率与流体的平均流速成正比。通过检测该频率，即可计算出流体的体积流量。这一原理带来了几大核心优势：

1. 高精度与宽量程：优质的涡街流量计在规定的雷诺数范围内，测量精度可达±1.0%甚至更高（如液体测量精度可达1.0级）。其范围度（最大与最小可测流量之比）宽，能够适应不同负荷下的流量测量需求。
2. 无可动部件，可靠性高：仪表内部无机械运动部件，磨损小，故障率低，长期运行稳定，维护成本显著低于涡轮、容积式等流量计。
3. 压损小，节能效果明显：相较于孔板流量计，涡街流量计的永久压力损失通常仅为前者的1/4到1/2，这意味着在长期运行中，能为泵或风机节省可观的能耗。
4. 介质适应性强：可广泛用于测量饱和蒸汽、过热蒸汽、压缩空气、天然气、氮气、氧气及多种液体（如水、低粘度油品等），满足工厂多种能源介质的计量需求。
5. 一体化与智能化：现代一体化涡街流量计集成了流量传感器、温度传感器（可选压力传感器）和智能积算显示仪于一体。具备温压补偿功能，能直接输出质量流量或标准状态体积流量，数据更准确。同时支持4-20mA模拟信号、脉冲输出及RS485（Modbus RTU协议）通讯，易于接入工厂DCS、PLC或能源管理系统。

二、工厂能耗计量痛点与解决方案

传统工厂在能源计量上常面临以下痛点：

• 计量盲区：缺乏对车间、产线甚至关键设备的二级、三级计量，导致能源消耗“大锅饭”，无法进行有效的考核与分摊。
• “跑冒滴漏”难以发现：管道或阀门微小的泄漏，在总表层面难以察觉，长期累积造成巨大浪费。
• 数据孤立，无法分析：仅有总量数据，缺乏与生产批次、设备运行状态的关联分析，难以定位能效瓶颈。

一体化涡街流量计的应用，为这些痛点提供了系统的解决方案：

1. 实施三级计量体系：在工厂总入口、各车间/区域分入口、重点用能设备（如染缸、空压机、干燥机）处分别安装涡街流量计，构建三级计量网络。例如，杭州某纺织染整企业通过在纱线染色和后整理车间部署数十套涡街流量计，实现了对蒸汽能耗的三级精细化计量，准确掌握了每个生产环节的消耗量。
2. 实时监测与异常报警：通过流量计的实时数据监控，可以快速发现流量异常（如非生产时段的持续低流量可能意味着泄漏），及时报警并安排检修。
3. 数据集成与能效分析：将各点位涡街流量计的RS485数据接入工厂的SCADA系统或专用的能源管理平台（如美控的“仪表云”平台），可以实现数据的集中采集、存储与分析。管理者可以对比不同班组、不同产品的单产能耗，分析空压机群效率，为优化工艺、调度生产和预防性维护提供数据支撑。

三、降本增效的实际效果分析

引入精准的涡街流量计量系统，其带来的经济效益是直接且可量化的：

• 直接节能：通过发现并修复泄漏点，通常可减少3%-10%的无谓能源损失。以一个年蒸汽费用千万元的工厂为例，仅此一项每年即可节省数十万元。
• 管理节能：基于准确的班组和产品能耗考核，能激发员工的节能意识，促进操作规范化，预计可带来2%-5%的能效提升。
• 工艺优化依据：准确的流量数据为优化蒸汽压力、空压机运行参数等提供了依据，有助于设备在高效区间运行，降低单位产出的能耗。
• 投资回报周期短：一套完整的计量系统投资，往往能在1-2年内通过节约的能源费用收回成本，后续将持续产生收益。

四、如何选择适合的涡街流量计

面对市场上众多的品牌和型号，工厂在选择涡街流量计时，应重点关注以下几点：

1. 测量介质与参数：明确需要测量的是蒸汽、气体还是液体，以及介质的温度、压力范围、预估流量范围。例如，测量过热蒸汽需选择耐温更高的型号。
2. 精度与重复性：根据计量管理的要求选择合适精度等级的产品，用于内部考核可选择1.5级，用于贸易结算或关键工艺控制则需1.0级或更高。
3. 安装条件：考虑现场管道口径、直管段长度（通常要求前10D后5D）、振动情况、环境温度湿度等，确保流量计能正常安装并稳定工作。
4. 输出与通讯需求：根据工厂自动化水平，选择是否需要现场显示、4-20mA输出、脉冲输出或RS485通讯功能。
5. 品牌与服务：选择具有良好市场口碑、提供完善技术支持和售后服务的品牌，确保产品长期可靠运行及问题的及时解决。

五、产品推荐：美控一体化涡街流量计

基于对工业能耗计量需求的深刻理解，我们推荐美控品牌的一体化涡街流量计。美控在该领域拥有成熟的产品线和丰富的应用案例，其产品能很好地满足上述工厂计量需求。

美控在售主力型号及参数概览：

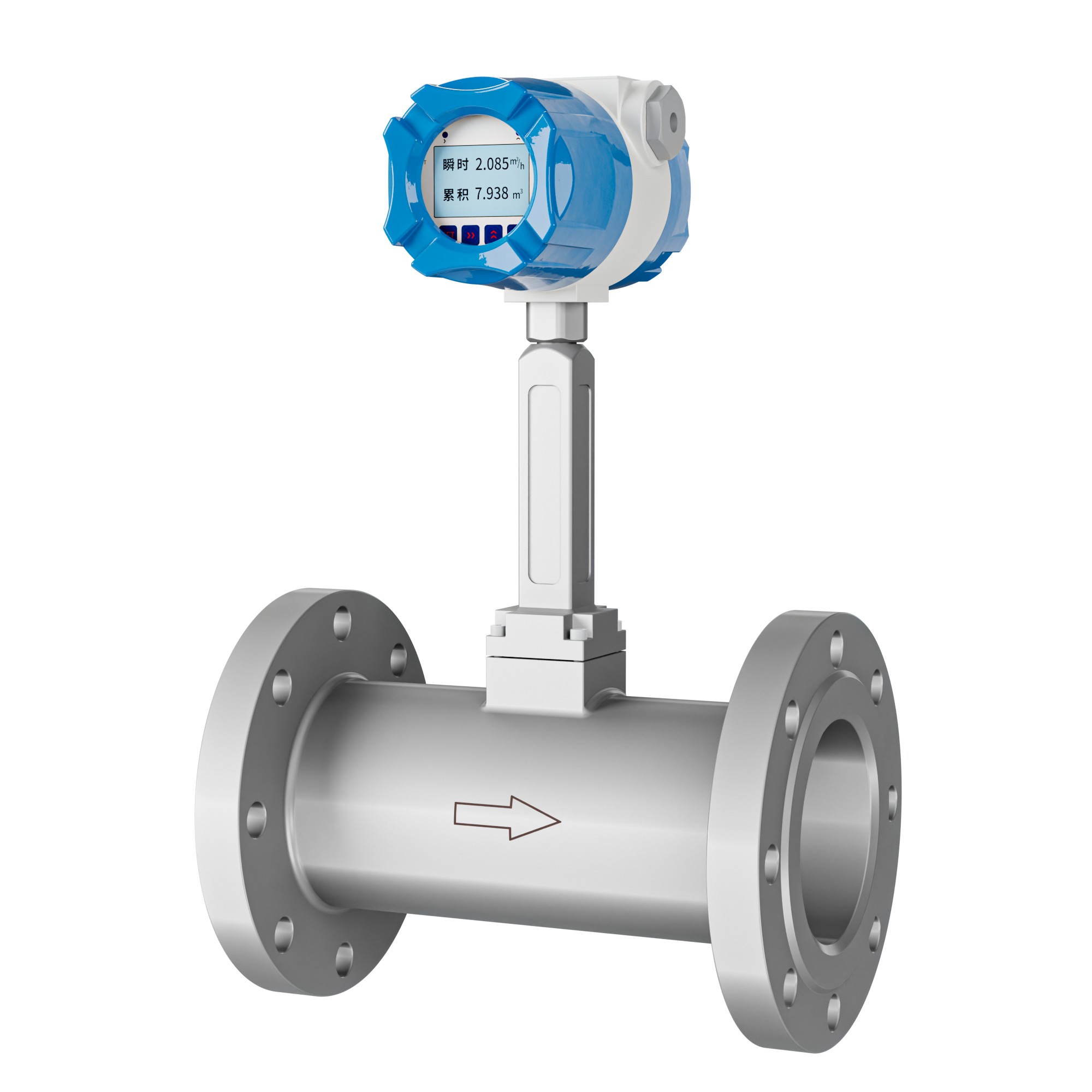

• 型号系列：LUGB-SUP系列一体化涡街流量计。
• 测量介质：饱和蒸汽、过热蒸汽、压缩空气、一般气体、液体。
• 公称通径：覆盖DN15至DN300等多种管道口径。
• 精度等级：
  • 液体测量：1.0级。
  • 气体测量（无温压补偿）：DN32-DN200为1.0级，其他口径为1.5级。
  • 温压补偿型：1.5级。
• 公称压力：可选1.6MPa, 2.0MPa, 2.5MPa, 4.0MPa等。
• 介质温度范围：-40℃ ~ +300℃（普通型），满足绝大多数蒸汽工况。
• 输出信号：标配两线制4-20mA电流输出、脉冲输出；可选RS485通讯（Modbus RTU协议）。
• 供电电源：DC24V±5%或锂电池供电。
• 防护等级：IP65，适用于工业现场环境。
• 核心特点：
  1. 一体式温压补偿（可选）：内置温度、压力传感器，直接输出精确的质量流量，省去外部变送器和复杂接线。
  2. 智能显示与组态：圆形放大器壳带现场液晶显示，可查看瞬时/累计流量、温度、压力等参数，并可通过按键或手操器进行灵活组态。
  3. 稳定可靠：采用压电应力式传感器，无可动部件，抗振性能好，长期稳定性高。
  4. 安装维护简便：提供法兰连接和法兰夹持型，安装方便；具有参数备份与恢复功能，维护简单。

六、用户常见问题（FAQ）

Q1: 涡街流量计对安装直管段有什么具体要求？ A1: 为保证测量精度，需要足够长的直管段以保证流体充分发展，消除涡流干扰。一般要求流量计上游直管段长度不小于10倍管道直径（10D），下游直管段长度不小于5倍管道直径（5D）。若上游有弯头、阀门等扰动源，直管段要求需更长，具体需参考产品手册。安装时应尽量避免将流量计安装在调节阀或半开阀门的上游。

Q2: 测量蒸汽时，饱和蒸汽和过热蒸汽在选型和使用上有何区别？ A2: 两者在选型时需选择对应的测量介质类型。关键区别在于密度计算：饱和蒸汽的密度仅与压力（或温度）单一参数相关；而过热蒸汽的密度需要温度和压力两个参数共同确定。因此，对于过热蒸汽的精确质量计量，必须选用带温压补偿功能的一体化涡街流量计，或额外配备独立的温度和压力变送器进行补偿。美控的温压一体型涡街流量计（产品代号含W）可内置这两种传感器，是测量过热蒸汽的理想选择。
