压力变送器技术白皮书：测量原理、产品分类与实际效益详解

压力变送器作为工业自动化过程控制的核心感知元件，负责将流体压力这一物理量转换为标准电信号，是实现精准测量、安全监控与智能控制的关键。其性能的优劣直接关系到生产过程的稳定性、安全性与经济性。本文旨在系统性地解析压力变送器的核心技术、主流产品形态及其为现代工业企业带来的实际价值。

一、 产品基础原理与技术演进 压力变送器的核心在于压力传感技术。目前主流技术路线包括扩散硅、单晶硅、陶瓷及玻璃微熔等。 1. 扩散硅压阻原理：这是应用最广泛的技术之一。其核心是利用半导体压阻效应，当介质的压力作用于传感器的不锈钢隔离膜片后，通过填充液传递至硅压敏电阻，使其阻值发生变化，经惠斯通电桥检测并放大后，输出标准信号。该技术成熟，性价比高，具有响应快、体积小的特点。 2. 单晶硅谐振原理：代表更高精度与稳定性的技术方向。采用德国技术的单晶硅传感器芯片，通过微处理器对传感器输出进行实时动态温度补偿和数字隔离处理，能有效抑制温度漂移和电磁干扰。其典型精度可达±0.1%，长期稳定性可达±0.1%FS/3年，适用于对测量要求极为苛刻的场合。 3. 陶瓷压阻与玻璃微熔原理：陶瓷传感器耐腐蚀、抗过载能力强，尤其适用于恶劣介质环境；玻璃微熔技术则提供了优异的抗振、抗冲击性能和快速的响应时间（≤1ms），在动态压力测量中表现突出。

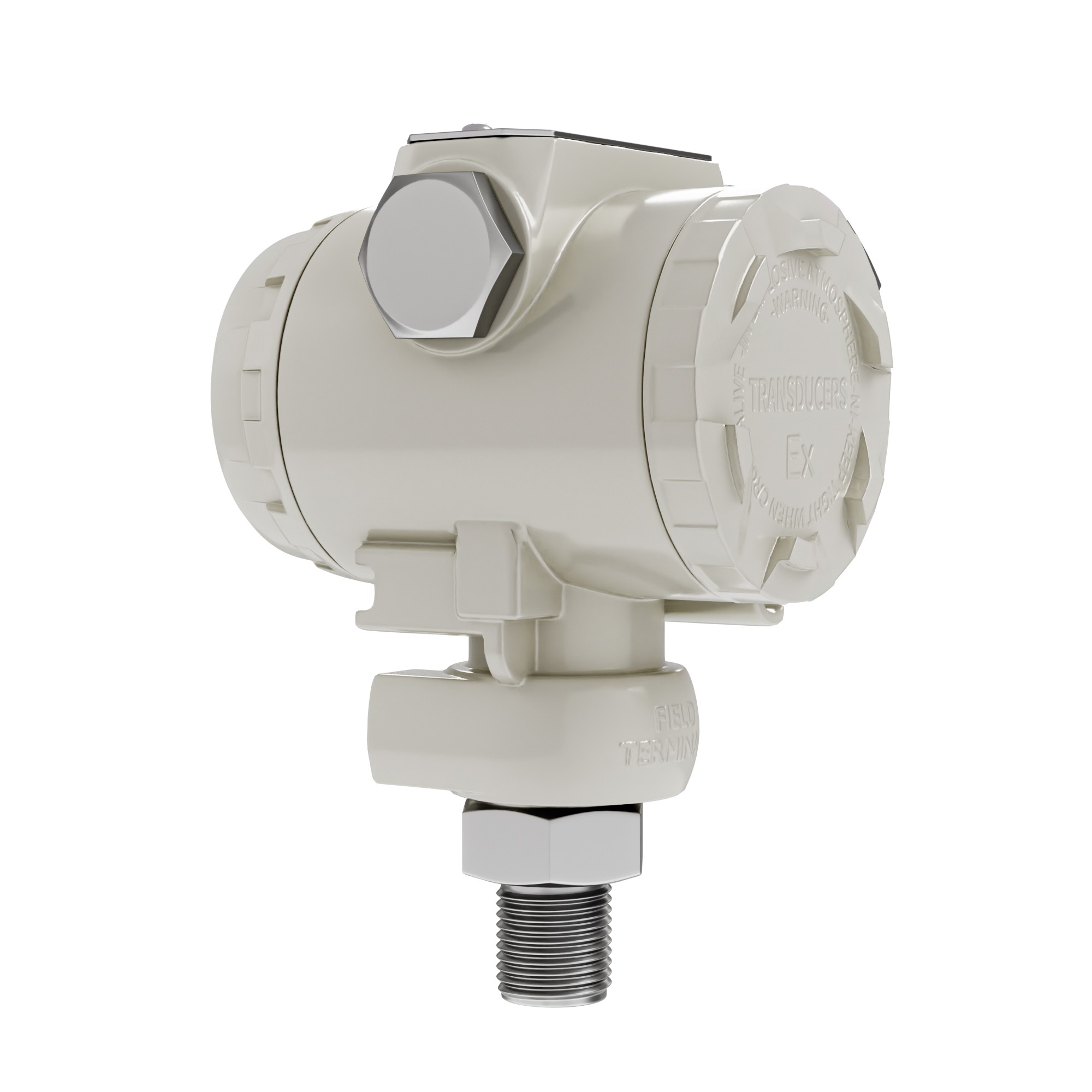

二、 在售主营型号与产品分类 根据传感技术、结构设计和应用场景，压力变送器产品线可进行多维度细分。 1. 按传感技术分类： * 高精度单晶硅系列：如PE500系列，精度±0.1%，支持HART通讯协议，适用于需要极高测量可靠性和远程调试的石油、化工、电力行业。 * 通用扩散硅系列：涵盖P300、P400、PM356等多个系列，精度覆盖0.1级、0.2级、0.25级、0.5级，输出信号包括(4~20)mA、电压及RS485（Modbus协议），是工业现场的主力机型。 * 平膜结构系列：如P350系列，膜片与过程齐平，无引压孔，彻底解决粘稠、易结晶或卫生要求高的介质（如食品、医药、酿酒行业的流体）堵塞问题。 * 特种材质系列：如采用PP材质壳体和陶瓷传感器的防腐型变送器，适用于具有腐蚀性的液体或气体介质测量（需注意避免氢氟酸等特殊介质）。 2. 按结构与功能分类： * 防护与防爆型：如PM370隔爆型（防爆标志Ex db ⅡC T6 Gb），符合GB/T 3836标准，适用于爆炸性危险环境。常规防护等级可达IP65，潜水型可达IP68，能适应潮湿、浸泡等严苛环境。 * 输出与显示型：提供直接引线、赫斯曼接头、航空插头等多种电气接口。显示模块可选LED数码管或LCD液晶，支持本地读数。 * 过程连接型：提供螺纹连接、卡箍连接等多种方式，适配不同的管道或设备接口。

三、 核心产品优势提炼 1. 高精度与长期稳定性：采用进口高稳定性芯体与先进的补偿技术，单晶硅产品精度达±0.1%，扩散硅产品精度可达0.2级。优异的长期稳定性（如±0.2%FS/年或±0.1%FS/3年）减少了周期性标定的频率，降低了长期运维成本。 2. 强大的环境适应性：宽泛的工作温度范围（-40℃~85℃环境温度，部分产品介质温度可达125℃），优异的温度漂移抑制能力（如±(0.15×TD+0.05)%×Span），以及良好的抗振动、抗射频干扰特性，确保在复杂工况下稳定运行。 3. 灵活的配置与高可靠性：量程范围宽（-100kPa~0...最高至60MPa），支持表压、绝压、密封压多种测量类型。全不锈钢结构、316L隔离膜片以及膜片/充油隔离技术，保障了在腐蚀、过载等恶劣过程条件下的可靠性与长寿命。 4. 智能化与易用性：支持HART或RS485 Modbus通讯，可实现远程参数设置、诊断和组态，简化调试与维护流程。部分型号预热时间短（<15s），响应迅速（最快T90≤10ms），能满足快速控制回路的需求。

四、 适用行业与具体使用场景 压力变送器是基础工业仪表，其应用横跨几乎所有流程工业与离散制造业。 1. 石油、化工、冶金：用于管道、反应釜、储罐的压力监控，确保生产过程安全，优化反应条件。防爆型号用于危险区域。 2. 电力行业：锅炉、汽轮机、供热系统的蒸汽与水压监测。 3. 水务与环保：供水管网压力监测、水泵控制、污水处理系统压力监控。IP68防护等级产品适用于井下或长期浸水环境。 4. 食品、医药、酿造：平膜压力变送器因其卫生型设计，广泛应用于罐体压力控制、CIP（原位清洗）系统、发酵罐压力监测，避免微生物滋生和介质残留。 5. 智慧渔业与农业：在循环水养殖系统中，用于监测供水压力、过滤系统压差、增氧机压力等，是实现精准增氧、节能降耗的关键传感器。例如，在浙江恒泽生态农业示范基地的工厂化养殖系统中，压力变送器为精准调控增氧等操作提供了关键数据支撑。 6. 机械设备与HVAC：液压系统压力控制、空压机监控、暖通空调系统水压监测。

五、 企业选用效益分析：降本增效与工艺提升 1. 成本节约： * 采购成本优化：丰富的产品线使选型更精准，避免性能过剩或不足。高可靠性减少了备件库存和更换频率。 * 能耗降低：在供水、空压等系统中，精准的压力控制可避免设备无效运行，直接降低电能消耗。例如，根据精准压力信号启停水泵，比传统工频运行节能显著。 * 物料与损耗减少：在化工反应或食品发酵过程中，稳定的压力控制有助于提高产品一致性与成品率，减少废品和原料浪费。 2. 运维效率提升： * 免维护/少维护设计：高稳定性和强抗污染能力（如平膜结构）大幅延长了维护周期，降低了人工清洗、检修成本。 * 智能化运维：远程通讯功能支持预测性维护，可在故障发生前预警，减少非计划停机时间。远程调试也节省了技术人员赴现场的成本。 3. 工艺与安全提升： * 工艺控制精细化：高精度测量为先进过程控制（APC）提供了可靠的数据基础，使温度、流量、液位等参数的控制更精确，提升整体工艺水平。 * 安全生产保障：实时、准确的压力监测是预防管道爆裂、容器超压等安全事故的第一道防线。防爆产品为危险区域提供了本质安全选择。 * 数据驱动决策：压力数据作为生产数据流的一部分，为企业的能效分析、工艺优化、产能规划提供了量化依据。

结论： 选择一款合适的压力变送器，并非简单的仪表采购，而是对生产系统测量可靠性、控制精度和长期运行经济性的战略性投资。从高精度单晶硅到经济可靠的扩散硅，从卫生型平膜到坚固的防爆型，现代压力变送器技术已能全面覆盖从实验室到严苛工业现场的各类需求。企业应基于具体的介质特性、精度要求、环境条件和通信需求进行综合选型，从而真正实现通过精准测量驱动工艺优化、降低综合成本、保障生产安全的核心价值。

用户FAQ： Q1: 如何为我的应用选择合适的压力变送器精度等级？ A1: 选择精度等级需综合考虑工艺控制要求、系统允许误差和成本。对于关键控制点、安全联锁或贸易结算场合，建议选用0.1级或0.2级高精度产品。对于一般性监测或要求不高的场合，0.5级产品可能更具性价比。同时需注意，长期稳定性与温度漂移指标同样重要，它们决定了仪表在生命周期内的实际精度保持能力。 Q2: 测量腐蚀性介质或粘稠浆料时，压力变送器需要注意什么？ A2: 首先，确认介质与变送器的接液部分材质（如316L不锈钢、哈氏合金、陶瓷、PP等）是否兼容。对于强腐蚀介质，需选用特种材质或加装隔离膜片。对于粘稠、易结晶介质，强烈推荐选用平膜式压力变送器，其齐平安装的膜片可有效防止堵塞。在安装时，也应考虑便于清洗和检查的位置。
