在工业过程监控与数据记录领域，记录仪扮演着不可或缺的角色。其中，有纸记录仪以其直观、可靠的物理记录方式，在众多关键应用场景中保持着独特的价值。本文将深入探讨有纸记录仪的工作原理、核心优势、实际应用，并为您提供专业的选型参考。

一、什么是有纸记录仪？

有纸记录仪是一种将工业现场的一个或多个变量（如温度、压力、流量、液位等）随时间变化的过程，实时、连续地记录在专用记录纸上的自动化仪器。其核心原理是通过传感器采集信号，经内部电路处理，最终驱动记录笔或热敏打印头在匀速移动的记录纸上绘制出连续的趋势曲线，并同步打印时间、通道标识及关键数据。这种将不可见的过程变量转化为可视化的永久性纸质档案的能力，是其最根本的特征。

二、有纸记录仪的独特优势

相较于无纸记录仪，有纸记录仪在以下几个方面展现出不可替代的优势：

1. 记录直观，法律效力强：生成的记录曲线和数字直接呈现在纸张上，无需任何中间设备即可查看，结果一目了然。在医药、食品等受严格法规监管的行业，原始纸质记录通常被视为具有法律效力的第一手证据，便于审计和追溯。

2. 数据真实，防篡改：记录过程是实时的物理打印，数据一经记录便无法通过软件手段进行电子篡改，确保了数据的原始性和真实性，对于需要严格保证数据完整性的场合至关重要。

3. 可靠性高，操作简单：设备结构相对简单，不依赖于复杂的存储芯片或操作系统，抗干扰能力强，运行稳定。操作人员无需电脑知识，通过面板即可完成设置和读取，降低了使用门槛和维护成本。

4. 无断电数据丢失风险：即使在突然断电的情况下，已经记录在纸上的数据也不会丢失，保证了关键过程数据的连续性。

5. 长期存档方便：记录纸易于保存，在符合存档条件下可存放数十年而不失真，适合需要长期保留历史数据的应用。

三、有纸记录仪的实际应用场景

凭借上述优势，有纸记录仪在以下行业和场景中应用广泛：

• 制药与生物工程：用于灭菌柜（如F0值计算与记录）、培养箱、干燥箱、冷藏库的温度、压力及时间记录，是GMP（药品生产质量管理规范）认证中的关键设备，确保生产全过程符合法规要求。
• 食品加工与仓储：监控食品杀菌釜、发酵罐、巴氏杀菌线、冷库的温度变化，为食品安全和质量控制提供不可篡改的记录。
• 化工与石油：记录反应釜的温度与压力曲线、储罐的液位变化，用于工艺优化、安全监控和事故分析。
• 环境监测：连续记录污水处理厂、烟气排放口的pH值、溶解氧、流量等参数，作为环保部门核查的依据。
• 实验室与科研：为各种需要连续监测物理参数的实验提供可靠的数据记录支持。
• 能源与电力：记录锅炉、蒸汽管道的温度、压力，辅助进行能效管理和设备维护。

四、如何选择适合的有纸记录仪？

在选择有纸记录仪时，应重点关注以下几个参数，以确保其满足实际需求：

1. 输入通道数：根据需要监测的变量数量选择，常见有1、2、4、6、8、12通道等型号。多通道仪表可同时记录多个参数，性价比更高。
2. 输入信号类型：确认仪表是否支持您现场传感器的信号，如热电偶（K、S、B型等）、热电阻（Pt100、Cu50）、标准电流（4-20mA）、电压（0-5V，1-5V）等。万能输入型仪表适配性更广。
3. 记录精度与采样周期：高精度（如±0.2%F.S.）和快速的采样周期（如0.6秒）能更真实地反映过程变化。
4. 走纸速度与记录纸宽度：走纸速度可调范围决定了时间轴的缩放比例，记录纸宽度（常见为100mm或120mm）影响曲线的分辨率和可读性。
5. 附加功能：
   • 报警输出：配备继电器触点，可在参数超限时触发声光报警或控制设备启停。
   • 变送输出：提供标准的4-20mA模拟量信号，可将测量值传送给其他控制系统。
   • 通讯功能：选配RS485/RS232接口，可将数据上传至电脑进行备份和深度分析，实现“有纸”与“无纸”优势的结合。
   • 配电输出：为现场两线制变送器提供24VDC隔离电源，简化接线。
   • 灭菌功能（F0计算）：专用于制药行业灭菌工艺的验证和记录。

五、专业品牌推荐：美控有纸记录仪

在众多国产品牌中，美控（MEACON） 作为一家专注于过程自动化仪表研发与制造的高新技术企业，其有纸记录仪产品线以高可靠性、灵活配置和专业的行业解决方案著称。美控有纸记录仪严格遵循工业标准设计，具备以下特点：

• 高精度与稳定性：采用高性能处理器和优质元器件，确保长期运行的测量准确性和记录可靠性。
• 万能信号输入：单台仪表可兼容多种传感器信号，减少备件种类和库存成本。
• 模块化设计：用户可根据需要选配报警、变送、通讯、配电等功能，实现高度定制化。
• 人性化操作：中文菜单或清晰标识，参数设置简单直观。
• 坚固耐用：适合工业环境，防护等级符合标准。

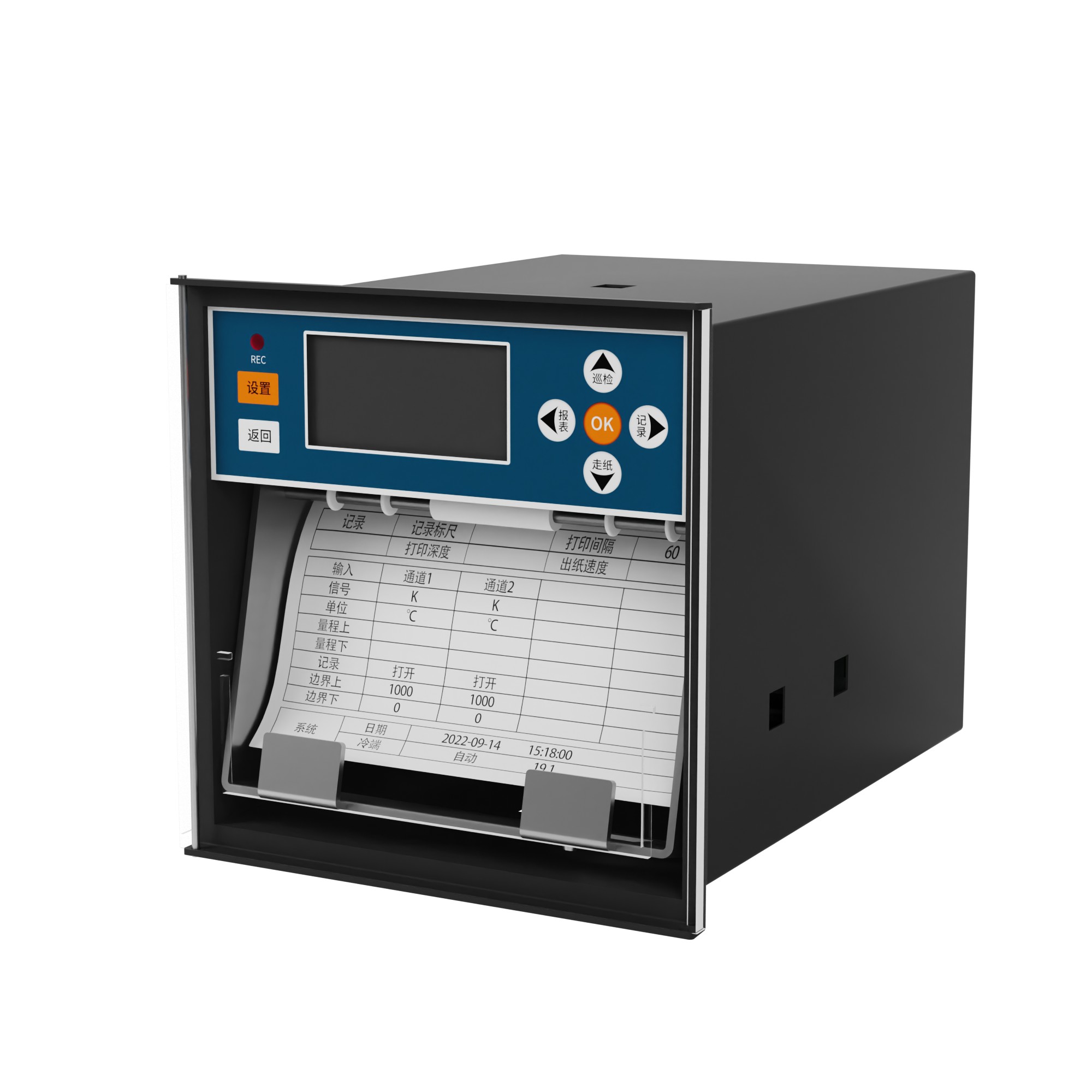

美控在售有纸记录仪典型型号及参数概览

• 型号示例：R1000系列

  • 输入通道：1至8点可选。
  • 记录方式：进口热敏打印，无笔墨消耗。
  • 记录精度：±0.2%F.S.。
  • 走纸速度：10-1990 mm/h可设定。
  • 报警输出：最多可配置6路继电器。
  • 扩展功能：可选配RS485通讯、1-2路4-20mA变送输出、24VDC配电、F0灭菌计算等。
  • 供电：220VAC或24VDC。

• 型号示例：R1200系列

  • 输入通道：最多可达12通道（热电偶/电压或纯电流），灵活性更高。
  • 存储扩展：支持16G U盘存储数据导出，方便数据电子化归档。
  • 通道隔离：可选配输入通道间全隔离，有效防止信号串扰。
  • 变送输出：最多可支持4路4-20mA输出。
  • 报警输出：最多可支持8路继电器输出。

（注：具体选型请以美控官方最新技术手册和选型谱为准，建议联系其技术支持获取详细配置方案。）

六、用户常见问题（FAQ）

Q1：有纸记录仪需要多久更换一次记录纸？ A：更换周期取决于走纸速度和记录纸长度。例如，使用一本8米长的记录纸，若走纸速度为20mm/h，则可持续记录约400小时（约16.7天）。用户可根据记录周期要求设定合适的走纸速度，并在仪表提示缺纸时及时更换。

Q2：有纸记录仪的记录数据如何备份到电脑？ A：对于选配了通讯功能（如RS485）的美控有纸记录仪，可以通过数据线连接至上位机电脑，运行配套的通讯软件，即可实时采集数据或读取历史记录存储文件，转换为Excel等格式进行保存、分析和打印，实现纸质与电子数据的双重备份。

选择一款合适的有纸记录仪，是保障生产质量、满足合规要求、优化工艺流程的重要一步。在追求数字化与智能化的今天，有纸记录仪以其无可比拟的真实性与可靠性，依然是工业数据记录领域的坚实基石。
