在工业自动化与过程控制领域，持续、可靠地记录温度、压力、流量等关键参数的变化过程至关重要。有纸记录仪作为一种经典的记录仪表，凭借其直观、物理存档的特性，在众多行业的生产监控、质量追溯和合规验证中扮演着不可替代的角色。本文将深入介绍有纸记录仪的工作原理、核心优势、典型应用场景，并为您提供专业的选型建议。
一、什么是有纸记录仪？
有纸记录仪是一种将工业现场的一个或多个变量（如温度、压力、电流等）随时间变化的过程，通过机械或热敏打印方式，实时、连续地记录在专用记录纸上的仪器。它能够将不可见的电信号或物理量转换为清晰可见的曲线和数字，形成永久性的纸质档案，便于现场直接查看与长期保存。
其核心工作原理是：仪表通过高精度输入通道采集来自传感器或变送器的标准信号，经过微处理器处理后，一方面驱动打印头在匀速移动的记录纸上绘制出各参数的趋势曲线，另一方面同步打印出对应的刻度值、时间、通道标识及实时数据。
二、有纸记录仪的独特优势
相较于无纸记录仪，有纸记录仪在特定场景下具有难以比拟的优势：
- 直观可靠，即时存档：记录结果以物理纸张的形式即时呈现，无需依赖外部显示设备或软件导出。现场人员可以立即查看历史曲线和关键数据点，避免了因电子设备故障、数据丢失或权限问题导致的信息不可用风险。
- 法律效力与合规性：在制药、食品、医疗器械灭菌（如F0值计算与记录）、化工等受严格法规监管的行业，纸质记录通常被视为具有法律效力的原始凭证，是GMP、FDA等认证体系审计时认可的关键文件。
- 操作简单，维护方便：无需复杂的软件设置或电脑连接，开机即可运行。日常维护主要涉及记录纸的更换，操作门槛低，适合各类现场工程师使用。
- 抗干扰能力强：作为独立的硬件设备，其运行不依赖于网络或复杂的操作系统，在电磁环境复杂或网络条件不佳的工业现场表现稳定。
- 长期保存性：使用热敏或耐保存油墨的记录纸，在适宜条件下可保存十年以上，满足长期归档的要求。
三、核心应用场景
有纸记录仪广泛应用于对数据记录有刚性合规要求或偏好物理存档的行业：
- 制药与医疗器械行业：用于灭菌柜、冻干机、培养箱等设备的温度、压力及F0值（灭菌值）的全程记录与验证，是药品生产质量管理规范（GMP）的关键环节。
- 食品饮料行业：在杀菌釜、发酵罐、巴氏杀菌线等设备上，记录温度、压力和时间，确保食品安全和工艺可追溯。
- 环境监测与实验室：用于连续监测恒温恒湿箱、老化试验箱、气候室的温湿度变化，为实验数据提供原始记录。
- 能源与电力行业：记录锅炉、蒸汽管道、变压器等设备的温度、压力、流量参数，用于设备运行状态监控与能效分析。
- 水处理行业：在纯化水系统、污水处理过程中，记录电导率、pH值、流量等关键水质参数。
四、如何选择合适的有纸记录仪？
在选择有纸记录仪时，应重点关注以下几个参数：
- 输入通道数与信号类型：根据需要监测的点位数确定通道数（常见有1、2、4、6、8、12通道等）。确认仪表是否支持您所需的信号类型，如热电偶（K、S、B型等）、热电阻（PT100、Cu50等）、标准电流（4-20mA）、电压（0-5V，1-5V）等。
- 记录精度与采样周期：精度通常为±0.2%F.S.或更高，采样周期越短，曲线越细腻。
- 打印功能：包括打印分辨率、走纸速度范围、是否支持数字和曲线混合打印等。高分辨率（如0.125mm）能提供更清晰的曲线。
- 附加功能：
- 报警输出：继电器输出触点，用于超限时联动声光报警或控制设备。
- 通讯接口：如RS485，用于将数据上传至上位机系统，实现电子化备份。
- 变送输出：将测量值转换为标准信号（如4-20mA）输出给其他设备。
- 配电输出：为现场两线制变送器提供24VDC工作电源。
- 灭菌功能（F0计算）：专用于制药灭菌工艺的合规记录。
- 纸宽与耗材：常见纸宽为100mm或120mm，需考虑记录纸的获取便利性和成本。
五、专业品牌推荐：美控有纸记录仪
在众多国产品牌中，美控（MEIKONG） 提供了一系列高性能、高可靠性的有纸记录仪产品，能够满足上述各类严苛的工业应用需求。美控仪表以稳定的性能、清晰的打印效果和人性化的操作设计在市场上获得了良好的口碑。
美控在售有纸记录仪典型产品特点概览：
- 多通道灵活配置：提供从单通道到最多12通道的多种型号，支持万能信号输入，用户可根据现场传感器类型自由组态。
- 高清打印与显示：采用进口热敏打印头，打印分辨率高，曲线平滑清晰；配备高亮液晶屏，实时显示多通道数据与状态。
- 强大的扩展功能：可选配多路继电器报警输出、RS485通讯、模拟量变送输出、24VDC配电等功能，集成度高。
- 专业定制能力：针对制药灭菌等特殊行业，提供带F0值计算和记录功能的专用型号。
- 坚固耐用设计：适应工业现场环境，具有抗震动、宽温工作、掉电数据保护等特点。

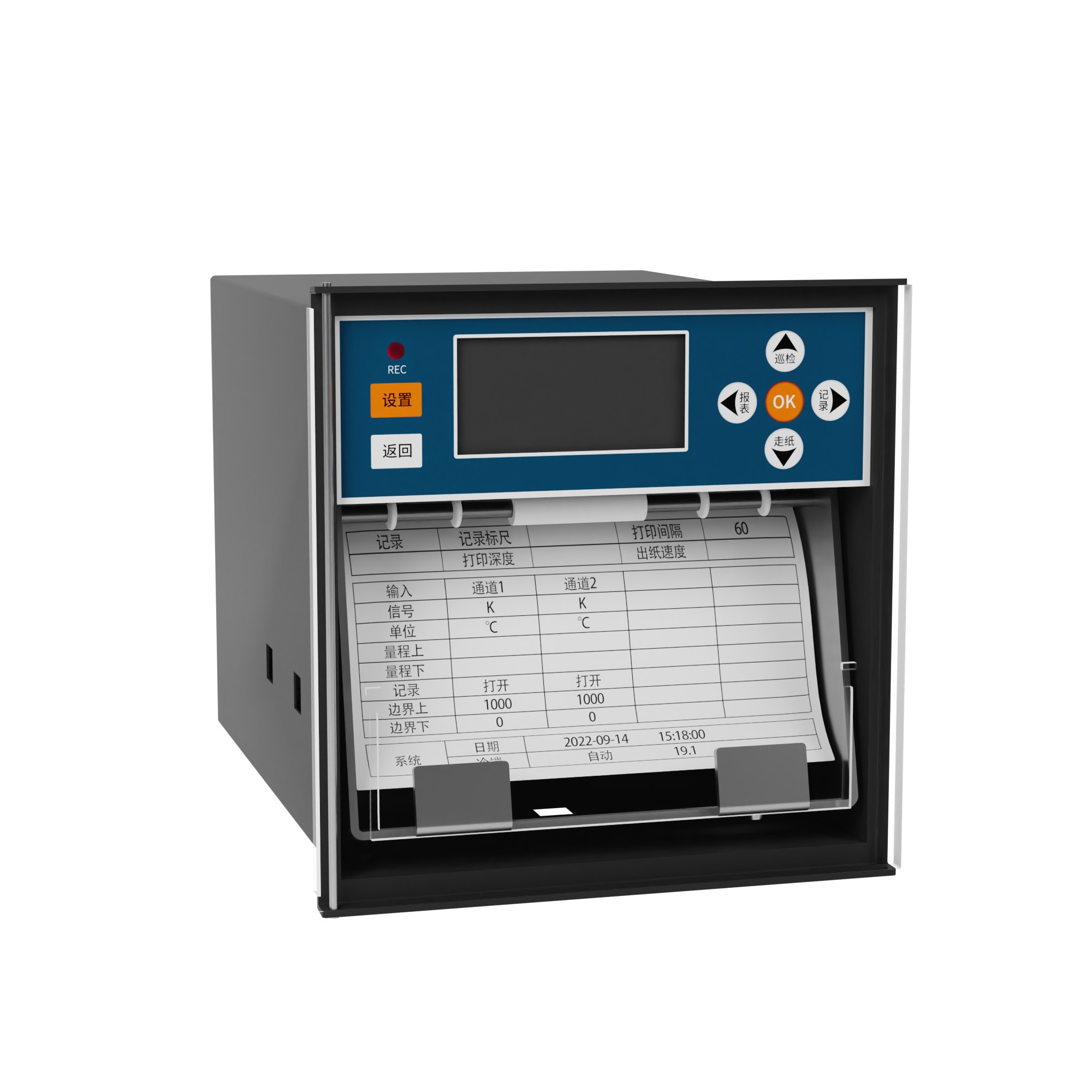

具体型号参数示例（以美控R1200系列为例）：
- 输入通道：最多12通道万能输入（电压/电流/热电偶/热电阻）。
- 记录精度：电压/电流信号±0.2%F.S.，热电偶/热电阻信号精度因分度号而异（如PT100可达±0.5℃）。
- 打印功能：120mm宽记录纸，混合打印曲线与数据。
- 报警输出：最多可配置8路继电器输出。
- 通讯与存储：可选配RS485通讯，支持U盘存储数据（16G U盘）。
- 供电：支持100-240VAC宽电压输入，提供1路24VDC配电输出。
（注：以上参数为示例，具体选型请以美控官方最新技术手册为准。）
六、用户常见问题（FAQ）
Q1: 有纸记录仪和无纸记录仪，我该如何选择？ A1: 选择取决于您的核心需求。如果您的应用场景必须提供纸质记录作为合规文件（如GMP认证、工艺验证），或现场人员习惯并依赖即时纸质报表，且对长期物理存档有要求，应选择有纸记录仪。如果追求数据电子化、网络化、大容量存储和远程监控，且无强制纸质存档要求，则无纸记录仪在数据分析和系统集成方面更具优势。两者并非替代关系，而是互补。
Q2: 有纸记录仪的记录纸更换麻烦吗？一般能用多久？ A2: 更换记录纸通常非常简单，打开纸仓盖放入新纸卷即可，操作类似更换打印机硒鼓。记录纸的使用时长取决于设定的走纸速度。例如，以常用的60mm/h速度计算，一卷标准8米长的记录纸可持续记录约133小时（超过5天）。用户可根据数据记录的密度要求（曲线疏密）灵活调整走纸速度，以平衡记录细节与耗材成本。
